Уникальные новейшие технологии в системах отопления и конденсации

Не требуются отопительные система водопровода, газа и минимальные затраты электричества

Фирма Frank Fischer Haus предлагает установку новейших разработок в области систем отопления и кондиционирования на основе тепловых пумп.

Тепловые насосы: их преимущества по сравнению с традиционными системами отопления.

Сегодня на российском рынке представлены такие традиционные виды отопительных систем как радиаторы, котлы и горелки. Радиаторы представляет собой традиционную отопительную систему, которая функционирует в общей системе отопления за счет движения по трубам теплоносителя - горячей воды. Они выполняют, как правило только отопительную функцию. Недостатком этой отопительной системы является то, что не все радиаторы (импортные и отечественные) выдержат условия работы в современных российских системах центрального отопления. Из-за постоянных перепадов давления, изношенности труб и низкого качества воды системы радиаторов часто выходят из строя.

Котлы применяются в локальных отопительных системах в загородных домах, а также в котельных, отапливающих отдельно стоящие здания, расположенные в городской черте. Условно, к этим системам можно отнести теплогенераторы мощностью от 7 до 200 квт, обеспечивающие отопление, горячее водоснабжение и подогрев приточного воздуха в домах площадью от 100 до 3000 кв. м. Теплогенераторы могут работать как на жидком и газообразном топливе, так и на электричестве. В отдельных случаях, возможно использование органического топлива: дров, торфа, угля.

Топливо закладывается в топку и там сжигается, тепло через стенки топки передается жидкости, циркулирующей по трубам и радиаторам, таким обрaзом  осуществляется отопление и подогрев воды.

Как правило, котельные системы очень массивны и громоздки, что затрудняет их транспортировку и установку в собранном виде. К тому же они основываются нa горючем топливе (газовое, нефтяное топливо), которое постоянно дорожает, помимо того его сгорание сопровождается выбросом в атмосферу вредных веществ, поэтому применение котлов для отопления домов должно также сопровождаться установлением дымоходов для вывода продуктов сгорания топлива. А это влечет за собой дополнительные расходы.

В сравнении с этими традиционными отопительным системами большие преимущества имеют высокопроизводительные, экологически чистые и экономичные тепловые насосы, которые объединяют в одном устройстве функции отопления, подогрева воды, охлаждения, и вентиляции, применяя про этом нетрадиционные источники энергии (тепло земли, грунтовых вод и воздуха)

Тепловые насосы как отопительные системы представляют собой устройство для перевода низкотемпературной энергии в высокотемпературную энергию и обратно. Они относятся к области холодильного оборудования, являясь при этом многофункциональными приборами.

 Тепловые насосы как отопительные системы используют такие виды энергии, как геотермальная энергия, гидротермальная энергия и аэротермальная энергия. Это создает следующие преимущества в сравнении с газовыми и жидкотопливными отопительными системами: отопительная система с использованием теплового насоса экономична - годовые расходы на отопление и нагрев воды дома с отапливаемой площадью 145 кв. м. составляют около 2000 рублей.; данная отопительная система безопасна - в ней используется низкотемпературная энергия; тепловой насос как отопительная система в летний период может исполнять функцию охлаждения; отопительная система с тепловым насосом надежна и проста в эксплуатации, что позволяет экономить на сервисном обслуживании.

ПРИНЦИП ДЕЙСТВИЯ

ПРИНЦИП РАБОТЫ ТЕПЛОВОГО НАСОСА

Принцип работы теплового насоса известен давно и применяется для отопления уже более 20-ти лет.
     Принцип работы основывается на постоянной смене четырех агрегатных состояний рабочего тела: испарение, сжатие, сжижение и расширение.
     В состав любого теплового насоса неизменно входят четыре части: испаритель, компрессор, конденсатор и расширительный клапан.

     Схематически принцип работы теплового насоса это можно изобразить так:

В изображенном на схеме цикле циркулирует хладагент – вещество, испаряющееся уже при низких температурах.

     Хладагент в жидком состоянии поступает в испаритель, который представляет собой ламельный теплообменник. Здесь хладагент контактирует с источником тепла (воздух, грунтовая вода или солевой раствор, транспортирующий тепло из земляного грунта, забираемое посредством плоскостного или кюннетного коллектора, или посредством глубинного зонда) и испаряется, забирая у него тепловую энергию. В газообразном состоянии хладагент поступает в компрессор, где при помощи повышения давления повышается его температура. Горячий газ попадает в конденсатор ( пластинчатый теплообменник) и отдает свое тепло теплоносителю системы отопления. При этом хладагент сжижается, т.к. понижается его температура. Далее он проходит сквозь расширительный клапан. Здесь ему придаются исходные давление и температура, и круг начинается снова.

Источники энергии для теплового насоса

Источником энергии для теплового насоса является окружающая среда.

Это могут быть грунтовые воды, земля или воздух.

1. Источник энергии грунтовая вода является идеальным для теплового насоса, т.к. она имеет постоянную температуру +8^o- +10^o С.
2. Источник энергии земляной грунт

Забор тепла земли осуществляется:
1. через уложенный в землю на глубине до 2-х метров плоскостной коллектор. Площадь укладки в 1,5-2 раза больше отапливаемой площади.
2. через кюннетный коллектор, представляющий собой спиралевидную конструкцию. Такая конфигурация позволяет значительно сократить потребность в площади.
3. через глубинный зонд, который опускается в скважину глубиной 100 метров.

Работа теплового насоса на источниках энергии грунтовая вода и земляной грунт не зависит от температуры наружного воздуха.( Поэтому эти системы подходят и для функционирования в условиях русских зим)

3. Источник энергии воздух

Отопительный тепловой насос  с источником тепла воздух остается эффективным при температуре воздуха до -15^oС

По данным министерства энергетики РФ применение теплового насоса в 1,2 - 2,5 раза выгоднее, чем самой эффективной (газовой) котельной.

• Применение теплового насоса целесообразно в качестве системы автономного обогрева и горячего водоснабжения жилых и производственных помещений, для теплоснабжения и горячего водоснабжения индивидуального жилья.
• Применение теплового насоса целесообразно для горячего водоснабжения ( либо как побочный эффект отопительной функции, либо как основная функция).
• Применение теплового насоса целесообразно для охлаждения помещений любого рода: для охлаждения и кондиционирования загородных домов, для охлаждения кладовок, хранилищ, погребов, охлаждения производственных помещений и технологического оборудования предприятий.
• Применение теплового насоса целесообразно для вентиляции коттеджа, деревенского дома, загородного дома, для вентиляции промышленных помещений. Речь идет о так называемой контролируемой вентиляции: тепловой насос регенерирует тепло отточного воздуха и нагревает свежий воздух.
• Применение теплового насоса целесообразно для удаления из помещений излишней влажности. Данная функция может быть полезна в области хранения продуктов питания, для хранения зерна, фруктов, овощей, для хранения древесины – везде, где необходимо сохранение определенного уровня влажности.
• Применение теплового насоса целесообразно для охлаждения технологического оборудования предприятий.
• К отдельной функции тепловых насосов PUMPE можно отнести функцию регенерации тепла. Прибор может забирать тепло воздуха из хлевов, конюшен, промышленных помещений, от холодильных установок, а также тепло сточных вод и использовать его в полезных целях.

Тепловые насосы PUMPE

Тепловые насосы с источником тепла солевой раствор/вода

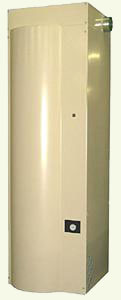

PUMPE Classik L

Основные функции:

• отопление;
• подогрев воды;
• вентиляция (у модели classic L)
• дополнительные модули -солнечное подключение и охлаждение

Помимо высокой мощности, убеждают также их незначительные размеры и отличный дизайн. Имеют встроенную функцию вентиляции, тем самым создают в вашем доме приятную прохладную атмосферу в любые сезоны года.

Принцип функционирования.

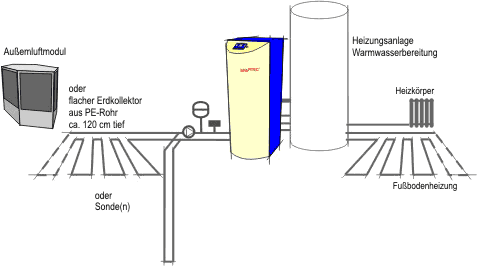

Набросок принципа работы classik SW

Außenluftmodul     –  устройство наружного воздуха
Flache Erdkollektor-  плоский заземлитель
Fußbodenheizung   -   панельное отопление в полу
Heizkörper              -   батарея, радиатор
Heizungsanlage       -  отопительная установка
Rohr                        -  труба
Sonde                      -  зонд
Warmwasserbereitung -   приготовление горячей воды

 Данная модель использует тепло поверхности земли, солевой раствор попадает в грунт через зонды(они могут быть установлены горизонтально или вертикально - в целях экономии места) и забирает энергию земли,

передает ее рабочему веществу теплового насоса, которое с помощью испарителя и конденсатора нагревает воду для отопительных целей.

Тепловые насосы, основанные на системе Солевой раствор/вода могут достигать теплопроизводительности до 26 кВ.

Интеграция дополнительного теплообменника между хладагентом и поверхностью земли позволяет работать при очень низких температурах, поэтому модель идеально подходит для работы в условиях российских зим.

Технические характеристики

Модели Bravour SW und Bravour SWL

…компактная отопительная система PUMPE®, которая одновременно охлаждает, проветривает и нагревает воду с блоком до 12 (18)Kw, с удобным пультом управления и источником тепла на ваш выбор: воздух, земля,  вода.

Компактно в одном:

• Отопление
• приготовление горячей воды
• прилагается вентиляция, естественно с системой регенерации отработанного воздуха (дополнительное устройство)
• охлаждение (дополнительный модуль)
• использование наружного воздуха с помощью модуля наружного воздуха (дополнительная функция)

Bсе устройства серии Bravour (SW, WW, DI) оснащены системой регенерации отработанного воздуха (Bravour SWL, WWL, DIL). Эта система служит для центрального вывода отработанного воздуха из „обремененных“ комнат, таких как кухня, ванная и туалет.

Малогабаритный и элегантный Bravour подходит практически к любой домашней обстановке. Многофункциональная система проветривания обеспечивает свежий воздух и снижает опасность образования плесени.

Ко всем типам PUMPE® Bravour прилагается опциональное устройство проветривания и регенерации тепла, которое передает энергию, приобретенную из отработанного воздуха в систему резервуаров компактного блока. Вravour SW und WW осуществляют также охлаждение. Это дополнительное устройство монтируется на стороне и внешне составляет одно целое.

 Преимущества тепловых насосов, основанных на источнике тепла – солевой раствор

1. Малые габариты, красивый дизайн,
2. Экономия места,
3. Небольшое потребление энергии,
4. Встроенные системы проветривания (у Модели classic L) и охлаждения

Технические характеристики

Моделb smart SW

Функции:

• отопление
• подогрев воды

Тепловые насосы серии Smart основываются на системах солевой источник/вода, земля/вода и вода/вода, и достигают теплопроизводительности до 11 кВ.

Наряду с высокой производительностью убеждают их низкие цены.

Технические характеристики

Balance SW7

Тепловой насос серии PUMPE Balance представляет собой компактное высокопроизводительное устройство для применения в домах с низким потреблением энергии. Достигает теплопроизводительности до 6,5 кВ. Это тихая и эффективная модель имеет встроенный резервуар и удобную и понятную систему управления, которая позволяет наиболее оптимально использовать вырабатываемое тепло.

Технические характеристики

Тепловые насосы, основанные на системе Земля/Вода

Classic DI

Основные функции:

• отопление;
• подогрев воды;
• вентиляция (у модели classic L)
• дополнительные модули -солнечное подключение и охлаждение

Могут достигать мощности до 26 кВ. Помимо высокой мощности, убеждают также их незначительные размеры и отличный дизайн. Имеют встроенную функцию вентиляции, тем самым создают в вашем доме приятную прохладную атмосферу в любые сезоны года.

Принцип функционирования.

Тепло, накапливающееся в грунте, попадает в земляные коллекторы, расположенные либо вертикально (при недостатке места) или горизонтально. В коллекторах циркулирует само рабочее вещество теплового насоса (хладагент), оно поглощает тепло и испаряется, энергия передается теплообменным пластинам.

Технические характеристики

Bravour DI и Bravour DIL

Устройства серии Bravour (DI и DIL) соединяют все функции (отопление, охлаждение, вентиляция, подогрев воды)в одном устройстве.

Компактно в одном:

• Отопление
• приготовление горячей воды
• прилагается вентиляция, естественно с системой регенерации отработанного воздуха (дополнительное устройство)
• охлаждение (дополнительный модуль)
• использование наружного воздуха с помощью модуля наружного воздуха (дополнительная функция)

Bсе устройства серии ® bravour (SW, WW, DI) оснащены системой регенерации отработанного воздуха (bravour SWL, WWL, DIL). Эта система служит для центрального вывода отработанного воздуха из „обремененных“ комнат, таких как кухня, ванная и туалет.

Малогабаритный и элегантный Bravour подходит практически к любой домашней обстановке. Многофункциональная система проветривания обеспечивает свежий воздух и снижает опасность образования плесени.

Ко всем типам Bravour прилагается опциональное устройство проветривания и регенерации тепла, которое передает энергию, приобретенную из отработанного воздуха в систему резервуаров компактного блока. Вravour SW und WW осуществляют также охлаждение. Это дополнительное устройство монтируется на стороне и внешне составляет одно целое.

Технические характеристики

Моделb SMART DI

Функции:

• отопление
• и подогрев воды

Тепловые насосы серии Smart основываются на системах солевой источник/вода, земля/вода и вода/вода, и достигают теплопроизводительности до 11 кВ.

Наряду с высокой производительностью убеждают их низкие цены.

Технические характеристики

 Преимущества тепловых насосов, основанных на источнике тепла земли

1. Малые габариты, красивый дизайн,
2. Экономия места,
3. Невысокая  энергоемкость,
4. Встроенная функция проветривания (у Classik DIL),
5. Дополнительные модули охлаждения и
6. Дополнительные модули наружного воздуха,
7. Солнечного подключения у Bravour DI и DIL
8. Хорошо подходит для суровых условий русской зимы

Тепловые насосы, основанные на источнике тепла грунтовых вод

PUMPE Classik WWL

Основные функции:

• отопление;
• подогрев воды;
• вентиляция (у модели classic L)
• дополнительные модули -солнечное подключение и охлаждение

Помимо высокой мощности, убеждают также их незначительные размеры и отличный дизайн. Имеют встроенную функцию вентиляции, тем самым создают в вашем доме приятную прохладную атмосферу в любые сезоны года.

Принцип функционирования.

В качестве источника тепла используется энергия поверхностных грунтовых вод. Пробуриваются 2 источника, из которых вода поступает в конденсатор-теплообменник теплового насоса и в нем нагревается для отопительных целей.

Технические характеристики

Bravour WW Bravour WWL

Устройства серии Bravour (WW и WWL) соединяют все функции (отопление, охлаждение, вентиляция, подогрев воды)в одном устройстве.

   Компактно в одном:

• Отопление и
• приготовление горячей воды
• прилагается вентиляция, естественно с системой регенерации отработанного воздуха (дополнительное устройство)
• охлаждение (дополнительный модуль)
• использование наружного воздуха с помощью модуля наружного воздуха (дополнительная функция)

Bсе устройства серии Bravour (SW, WW, DI) оснащены системой регенерации отработанного воздуха (bravour SWL, WWL, DIL). Эта система служит для центрального вывода отработанного воздуха из „обремененных“ комнат, таких как кухня, ванная и туалет.

Малогабаритный и элегантный Bravour подходит практически к любой домашней обстановке. Многофункциональная система проветривания обеспечивает свежий воздух и снижает опасность образования плесени.

Ко всем типам Bravour прилагается опциональное устройство проветривания и регенерации тепла, которое передает энергию, приобретенную из отработанного воздуха в систему резервуаров компактного блока. Вravour SW und WW осуществляют также охлаждение. Это дополнительное устройство монтируется на стороне и внешне составляет одно целое.

Технические характеристики

Преимущества теплового насоса с источником тепла грунтовые воды

1. При правильном использовании устройства, возможна более высокая
2. теплопроизводительность по сравнению с другими агрегатами.
3. Встроенное устройство охлаждения (Classic WW и WWL)
4. Дополнительный модуль отработанного воздуха
5. И солярное подключение

Тепловые насосы, основанные на источнике тепла окружающего воздуха

Модуль наружного воздуха является дополнительным устройством тепловых насосов серии Bravour SW и SW Classic. В то время как основные устройства теплового насоса располагаются внутри, устройство наружного воздуха находится снаружи. Управление обоими компонентами осуществляется с помощью одного регулятора.

Основными его преимуществами является:

• экономичный,
• универсальный (свобода в выборе места инсталляции),
• тихий,
• стойкий к атмосферным воздействиям.

Технические характеристики

Easy

Тепловые насосы серии PUMPE Easy представляют собой тепловые насосы с системой отработанного воздуха мощностью до 4 кВ.(Для сравнения при хорошей теплоизоляции здания и высоте потолка не более 3-х метров на каждые 10 м2 площади требуется порядка 1-1,3 кВт мощности электрического обогревателя.)  Они осуществляют функции отопления, подогрева воды, вентиляции и охлаждения, а также вывода отработанного воздуха.

Энергия, необходимая для выполнения этих функций, вырабатывается с помощью системы регенерации отработанного воздуха. Помимо того предусмотрен дополнительный источник энергии (в устройствах, не имеющих функцию охлаждения), это подключение солнечного агрегата.

Для повышения производительности тепловых насосов Easy рекомендуется также установление дополнительного теплообменника в земле, в виде обводного канала общей системы теплового насоса.

Технические характеристики

Clima

Модель Clima имеет различные сферы применения:

• Кондиционер с системой регенерации тепла и генерации технической воды (clima 1.5)
• Кондиционер с системой регенерации тепла и поддержки отопления, а также с системой выработки технической воды (clima 2.5)
• Кондиционер с функцией охлаждения и высушивания воздуха, а также системой генерации технической воды  (clima 3.5)

Технические характеристики

Clima Deluxe

Модель Clima Deluxe имеет дополнительные возможности:

• регулируемую систему размораживания;
• выполняет управляемые наружными температурами функции отопления и охлаждения,
• функция генерации технической воды,
• имеет дополнительную систему отопления

Устройства вентиляции Clima  и Clima Deluxe достигают полезной мощности до 4 кВ, потребляемая мощность при этом, как правило, в 3-4 раза меньше. Для сравнения вы можете легко определить ориентировочную мощность бытового кондиционера — на каждые 10 кв.м. охлаждаемого помещения требуется 1 кВт мощности.

Принцип функционирования.

Окружающий воздух через вентиляторы попадает в испаритель теплового насоса,

который поглощает тепло воздуха, нагревает и передает отопительной системе. Различают 2 варианта воздуховых тепловых насосов. Компактный вариант объединяет в одном устройстве испаритель, тепловой насос и систему управления, устанавливается в отопительной комнате, воздух подводится к тепловому насосу через воздушные каналы. 2-ой вариант - раздельный прибор тепловой насос находится в отопительной комнате, а испаритель, поглощающий воздушное тепло снаружи.

Технические характеристики

Преимущества тепловых насосов, использующих тепло окружающего воздуха

1. Тихий, универсальный (возможна  инсталляция в любом месте)
2. Функции отопления (easy, clima, clima deluxe), проветривания и  охлаждения.
